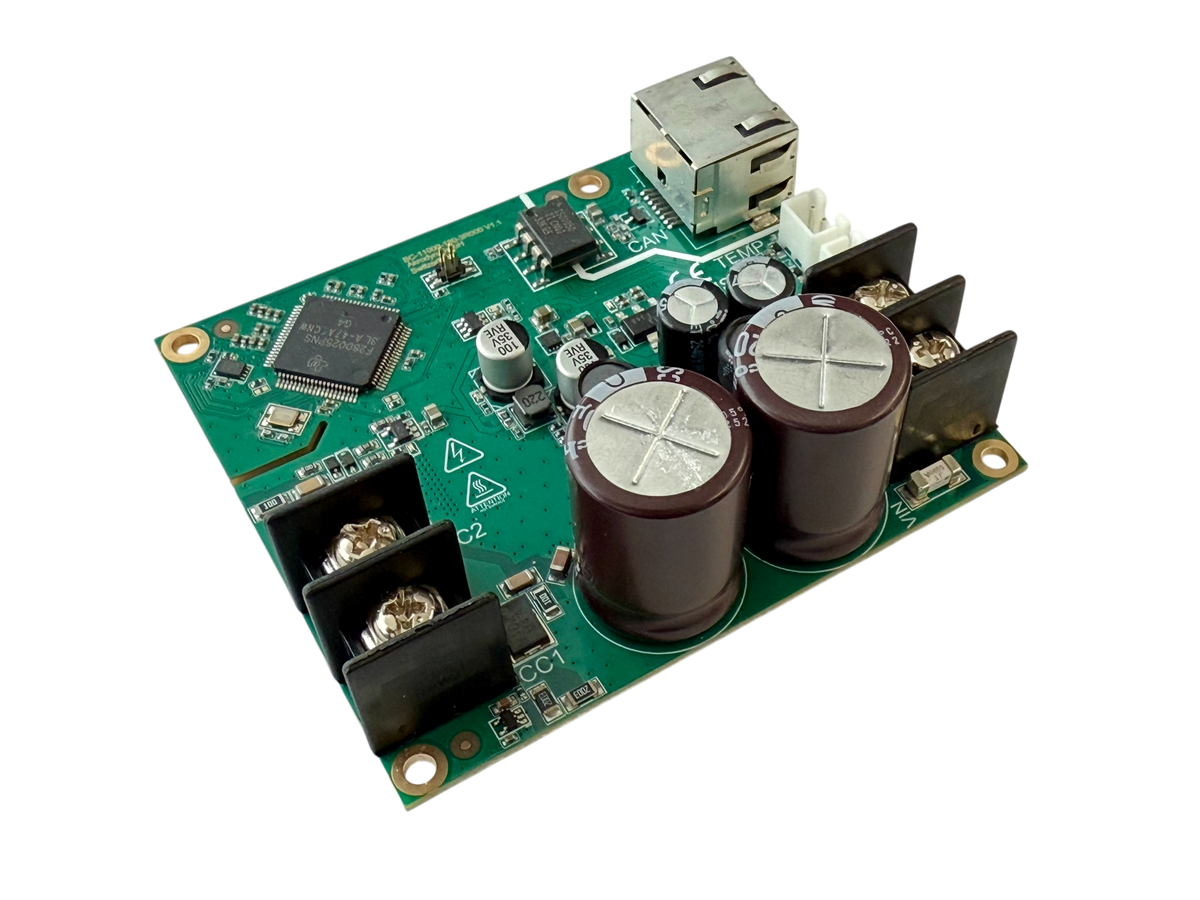

Brake Chopper BC-11000-180-3R000
Bis 10.8 kW Spitzenleistung, 180 VDC Eingangsspannung: der Bremschopper für mittlere Industrieantriebe mit hohen Bremsimpulsen.
In Servosystemen, Hubwerken und Industrierobotern entstehen kurze, intensive Rückspeiseimpulse, die den DC-Bus schlagartig überlasten können. Der BC-11000-180-3R000 absorbiert diese Impulse mit bis zu 10.8 kW Spitzenleistung (3 s) und hält dabei den Betrieb ohne Abschaltung aufrecht. Optionaler Lüfteranschluss und NTC-Temperaturüberwachung sorgen für zuverlässigen Dauerbetrieb.
Features
- Eingangsspannungsbereich 75–180 VDC, ideal für 48 V bis 170 V Systeme
- Bis 11 kW Bremsleistung (3 s Peak) bei aktivem Lüfter
- Lüfteranschluss 12 V (Open Collector) für aktive Kühlung
- NTC-Temperatursensor-Eingang für Überwachung des Widerstands
- Konfigurierbares Schaltfenster via CAN (AkroCAN-FD)
- Kompakt: 80 × 70 × 29 mm, 94 g
Technische Spezifikationen
| Parameter | Wert | Einheit |
|---|---|---|
| Eingangsspannung | 75–180 | VDC |
| Bremsleistung (Nenn, bei 180 VDC) | 2.7 | kW |
| Bremsleistung (Peak, 3 s) | 10.8 | kW |
| Nenn-Dauerstrom (mit Aktivkühlung) | 15 | A |
| Peak-Strom | 60 | A |
| Modulverbrauch (ohne Lüfter) | 1.2 | W |
| Max. Lüfterstrom | 83 | mA |
| Minimaler Widerstandswert | 3 | Ω |
| Umgebungstemperatur | –25 bis +40 | °C |
| Gewicht | 94 | g |
| Abmessungen (L × B × H) | 80 × 70 × 29 | mm |
Typische Anwendungen
- Servosysteme 48–170 VDC
- Industrieroboter und Achsantriebe
- Aufzüge und Hubwerke
- Fahrantriebe mit häufigem Reversieren
Lieferumfang
- BC-11000-180-3R000 Modul
- Leistungswiderstand separat erhältlich im Shop (oder auf Anfrage)
Downloads
- Datenblatt BC-11000-180-3R000
Brake Chopper BC-11000-180-3R000
AngebotCHF 319.00
