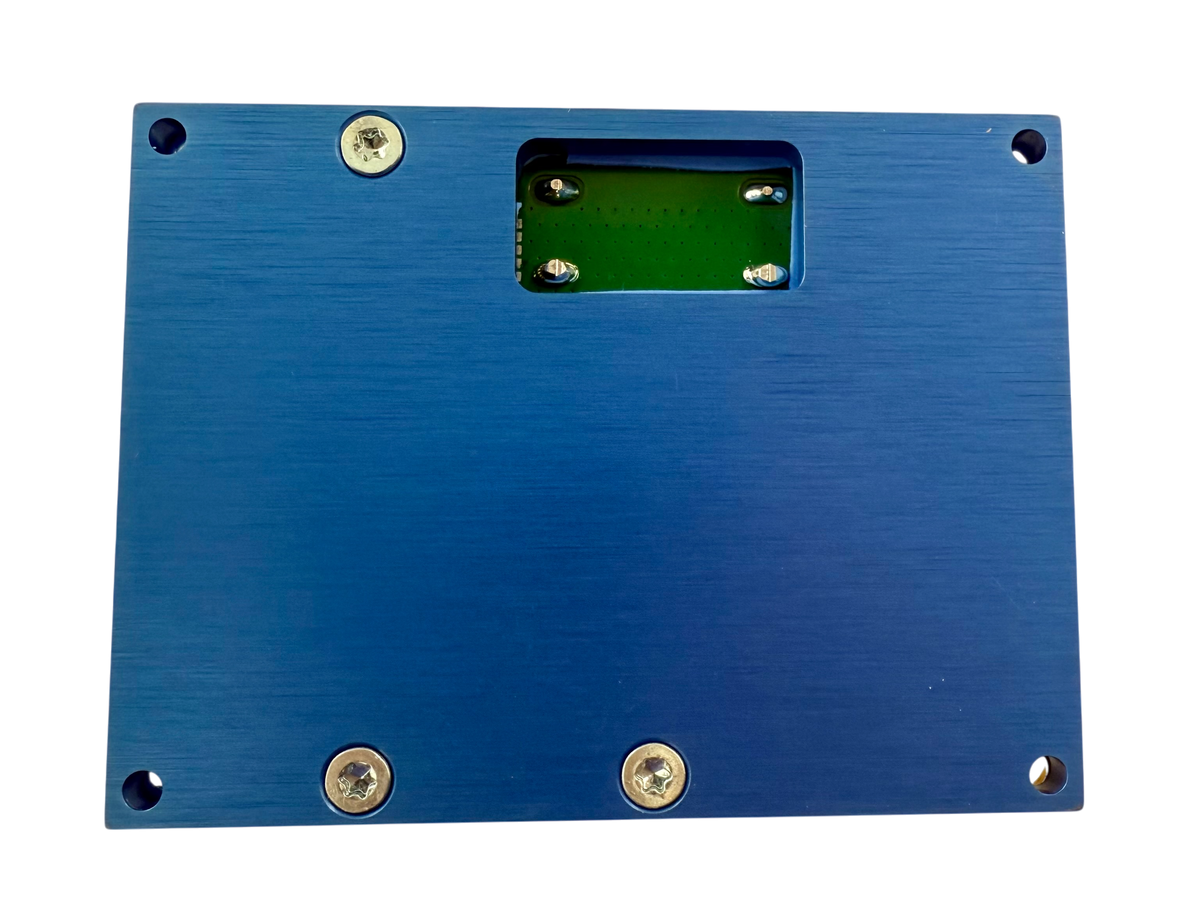

Brake Chopper BC-18000-90-0R400
18 kW Spitzenbremsleistung, 200 A Peak-Strom, 0,4 Ω Mindestwiderstand: für Antriebe, bei denen jede Millisekunde Bremsverzögerung zählt.
Hochdynamische Servosysteme, Prüfstände und mehrfach reversierend betriebene Antriebe erzeugen kurze, energiereiche Rückspeiseimpulse von mehreren Kilowatt. Der BC-18000-90-0R400 wurde für genau diese Anforderungen entwickelt: 18 kW Spitzenleistung und 200 A Peak-Strom bei 10–90 VDC absichern selbst energiedichte Nieder-volt-Systeme zuverlässig. Hinweis: Für optimale Leistung sollte der Anschluss zum DC-Bus ≤ 25 cm betragen.
Features
- Bis 18 kW Bremsleistung (3 s Peak), die höchste Leistung im Niedervolt-Segment
- 200 A Peak-Strom für extrem dynamische Anwendungen
- Minimaler Widerstand: 0,4 Ω
- Induktivitäts-Derating-Kurve dokumentiert (≤ 5 µH Widerstandsinduktivität)
- Integrierter Lüfteranschluss 12 V und NTC-Temperatursensor-Eingang
- Schaltfenster via CAN konfigurierbar
Technische Spezifikationen
| Parameter | Wert | Einheit |
|---|---|---|
| Eingangsspannung | 10–90 | VDC |
| Bremsleistung (Nenn, bei 90 VDC) | 6,0 | kW |
| Bremsleistung (Peak, 3 s) | 18,0 | kW |
| Nenn-Dauerstrom (mit Aktivkühlung) | 66 | A |
| Peak-Strom (3 s) | 200 | A |
| Modulverbrauch (ohne Lüfter) | 2,2 | W |
| Minimaler Widerstandswert | 0,4 | Ω |
| Max. Widerstandsinduktivität | 5 | µH |
| Umgebungstemperatur | –25 bis +40 | °C |
| Gewicht | 148 | g |
| Abmessungen (L × B × H) | 80 × 60 × 40 | mm |
⚠ Montage ≤ 25 cm vom DC-Bus für volle Nennleistung. Derating-Kurve im Datenblatt.
Typische Anwendungen
- Hochdynamische Servosysteme
- Prüfstände und Motorenprüffelder
- Regenerative Antriebe mit hohen Wechselraten
- Mehrachsige Robotersysteme
Lieferumfang
- BC-18000-90-0R400 PCB-Modul
- Leistungswiderstand separat erhältlich
Downloads
- Datenblatt BC-18000-90-0R400 (inkl. Derating-Kurven)
