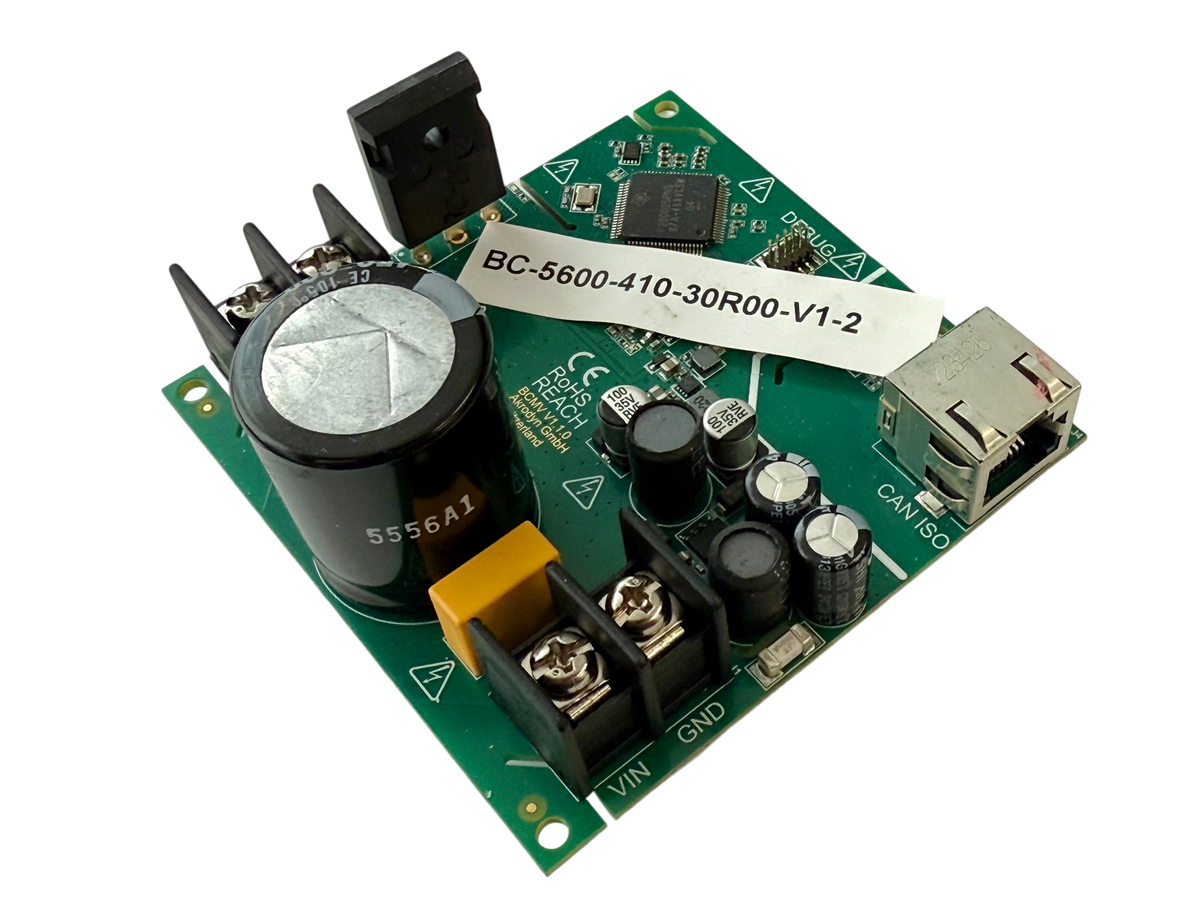

Brake Chopper BC-5600-410-30R00
Schützt Frequenzumrichter und DC-Busse bis 390 VDC zuverlässig vor regenerativer Überspannung: keine externe Hilfsspannung, keine Kompromisse.

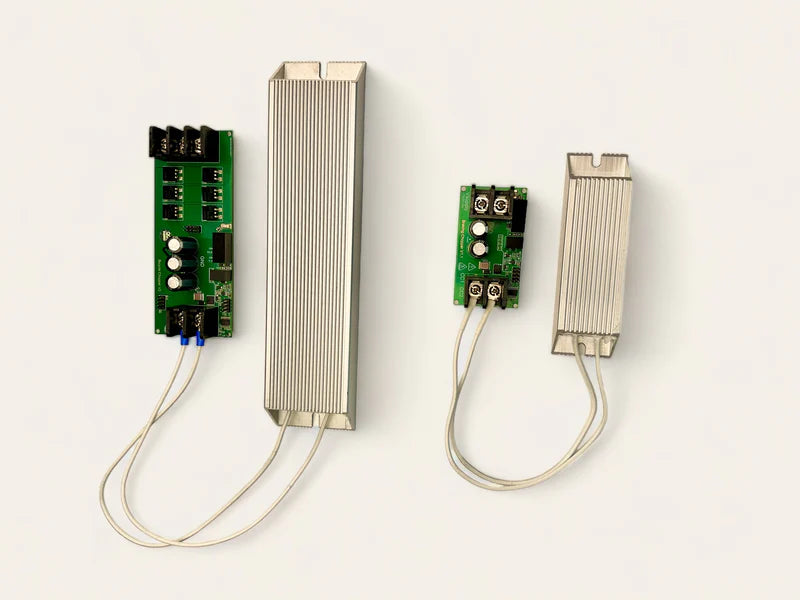

Elektrische Antriebe, die bremsen, reversieren oder unter wechselnden Lasten betrieben werden, speisen Energie zurück in den DC-Bus. Ohne kontrollierten Abführpfad führt diese regenerative Energie zu Überspannungen, beschädigter Leistungselektronik und ungeplanten Systemabschaltungen. Der BC-5600-410-30R00 schaltet einen externen Leistungswiderstand aktiv zu, sobald der DC-Bus den eingestellten Schwellenwert überschreitet: stabil, sicher und wiederholbar.
Features
- Schützt Frequenzumrichter und DC-Bus-Komponenten bis 390 VDC (Peak: 410 VDC)
- Konfigurierbares Schaltfenster 100–400 VDC via CAN oder Potentiometer
- Kein externer Hilfsspannungsanschluss erforderlich
- Status-LED: grün blinkend = Chopper aktiv, schützt den DC-Bus
- Live-Visualisierung der DC-Bus-Spannung mit dem AkroCAN-FD Adapter
- Einfach nachrüstbar in bestehende Systeme
- Kompaktes Design: 80 × 80 × 38.5 mm, 189 g
Technische Spezifikationen
| Parameter | Wert | Einheit |
|---|---|---|
| Eingangsspannung (Nenn) | 90–390 | VDC |
| Eingangsspannung (Peak, 3 s / 2 % Duty) | 410 | VDC |
| Schaltfenster (konfigurierbar) | 100–400 | VDC |
| Bremsleistung (Nenn, bei 390 VDC) | 2,34 | kW |
| Bremsleistung (Peak, 3 s) | 4,92 | kW |
| Nenn-Dauerstrom | 6 | A |
| Peak-Strom (3 s) | 12 | A |
| Modulverbrauch | 1,2 | W |
| Minimaler Widerstandswert | 30 | Ω |
| Umgebungstemperatur | –25 bis +40 | °C |
| Lagertemperatur | –25 bis +40 | °C |
| Luftfeuchtigkeit | 0–95 | % |
| Gewicht | 189 | g |
| Abmessungen (L × B × H) | 80 × 80 × 38.5 | mm |
Typische Anwendungen
- Regenerative Motorantriebe
- Industrielle Automatisierungssysteme
- Servo- und Motion-Control-Systeme
- Prüfstände mit dynamischen Lastwechseln
- Energierückspeisung bei Hubwerken
Lieferumfang
- BC-5600-410-30R00 Modul
- Leistungswiderstand separat erhältlich im Shop (oder auf Anfrage)
Downloads
- Datenblatt BC-5600-410-30R00
- Bremschopper Systemauslegung (Applikationshinweis)
