InSync Cardio — Interaktives Cardio Training
Von der Spinning-Pedalumdrehung bis zum Steigungsgradienten: die InSync Cardio Plattform macht Cardiogeräte zu präzisen Trainingsmaschinen mit Echtzeit-Kraftregelung.
Konventionelle Cardiogeräte simulieren Terrain und Widerstand über mechanische Schwungräder und Bremsbacken, die keine präzise Kraft- oder Leistungsregelung erlauben. Die Akrodyn InSync Cardio Plattform ersetzt diese Komponenten durch einen vollständig digital geregelten Motorantrieb (X-Series), der Drehmoment, Trägheit, Leistung und Position 20 000 Mal pro Sekunde aktualisiert. Das Ergebnis: echte Terrainsimulation, reproduzierbare HIIT-Intervalle, MPPT-Trainingsauswertung und Gamification auf jeder Spinning-Bike-, Stepper- oder Ruderergometer-Plattform.
Trainingsmodi
- Terrainsimulation: Drehmomentprofil folgt realen Höhenprofilen oder programmierbaren Strecken in Echtzeit

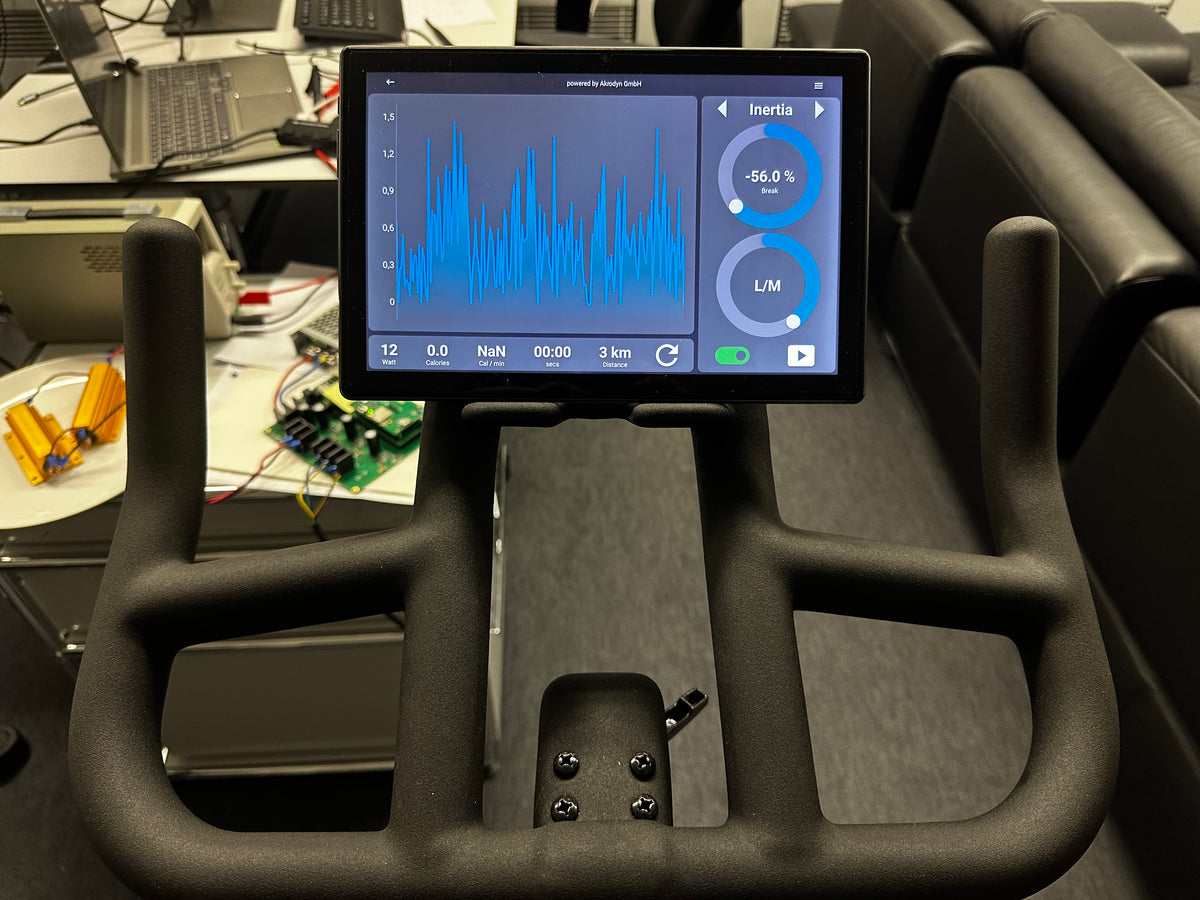

- Adjustable Resistance und Inertia: Stufenlose Einstellung von Widerstand und simulierter Schwungmasse via API
- MPPT-Training: Maximum Power Point Tracking für Leistungsmaximierung und HIIT-Auswertung
- Constant Power: Konstante Leistung unabhängig von der Trittfrequenz für geplantes Ausdauertraining
- Position Dependent Torque: Lastprofil in Abhängigkeit der Pedalposition für technisches Training

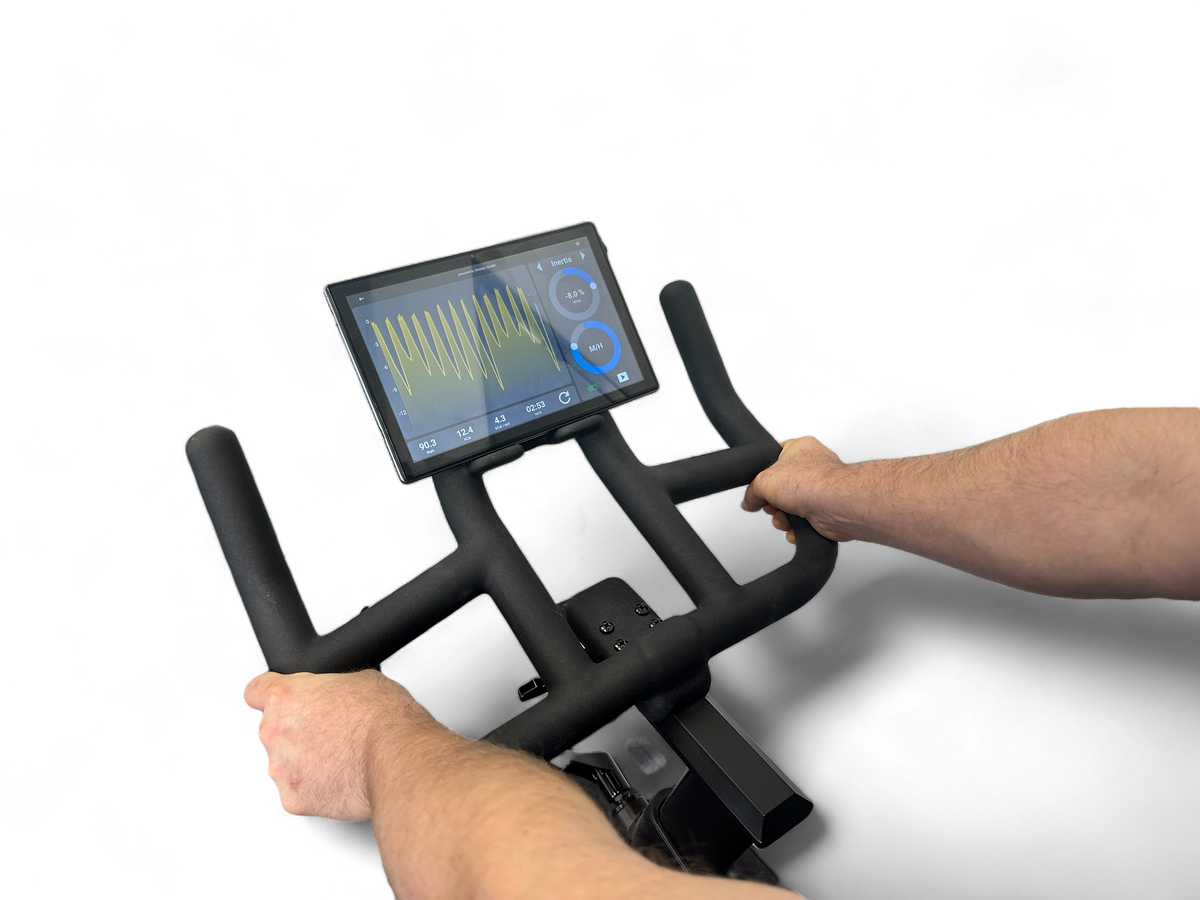

- Gamification: Physisches Feedback synchronisiert mit Screen oder VR für immersive Trainingserlebnisse
Systemarchitektur

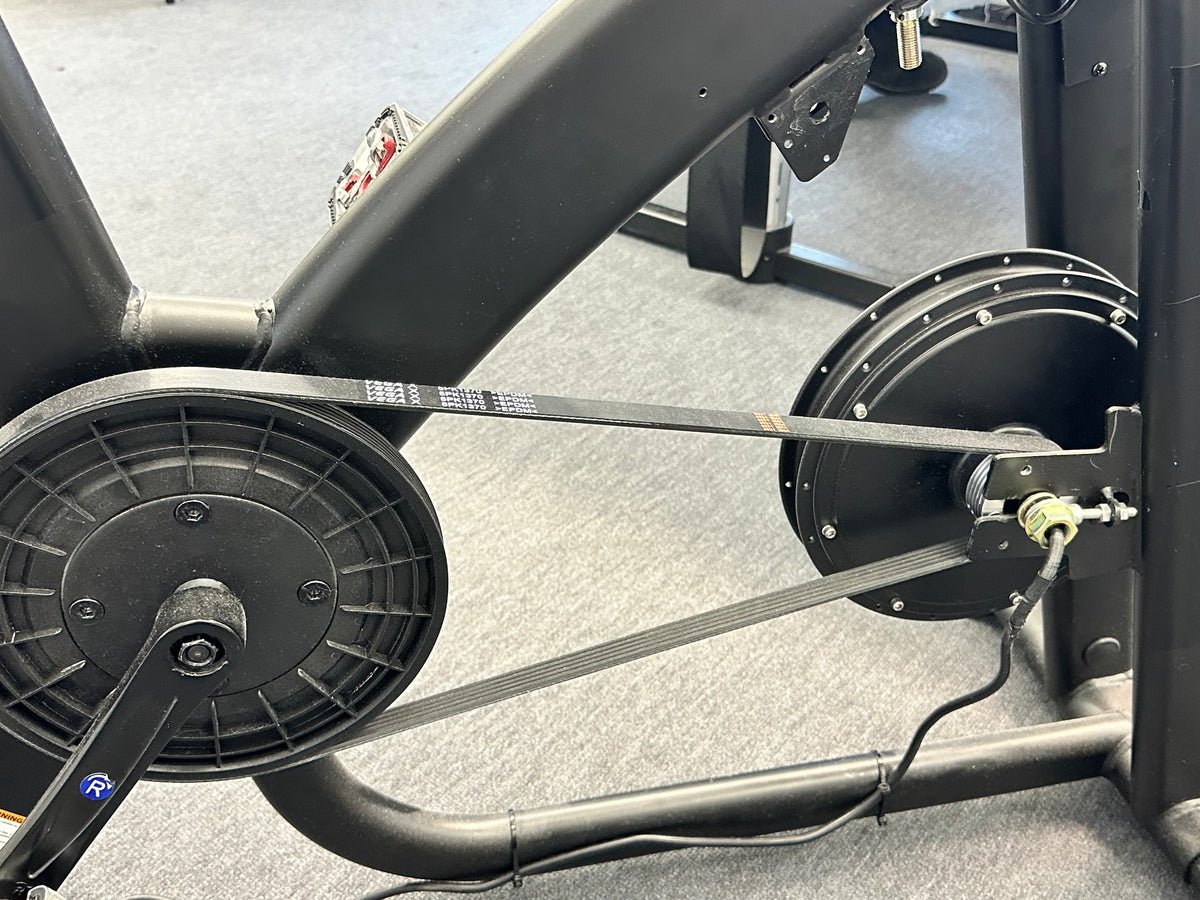

Die Plattform besteht aus einem Akrodyn X-Series Motorcontroller, einem Bremschopper, einem Leistungswiderstand oder einer optionalen Einspeisungseinheit sowie einem Elektromotor nach Kundenwahl (PMSM, BLDC, Asynchron, gebürstet, bürstenlos). Sensorloser Betrieb mit vollem Drehmomentsignal ab nahezu 0 Hz möglich. Geber (Hall, Inkremental, BiSS-C, SSI) optional.
Technische Spezifikationen
| Parameter | Wert | Einheit |
|---|---|---|
| Netzspannung (Standard) | 87–247 | VAC |
| Netzspannung (Hochleistung) | 230 / 400 | VAC |
| Eingangsleistung | 100–8 000 | W |
| DC-Bus-Spannung | 48 | VDC |
| Wirkungsgrad | bis 99 | % |
| Drehmomentbereich | 0–200 | Nm |
| Drehzahlbereich | 0–1 000 | rpm |
| Max. Bremsleistung (Widerstand) | 0–10 000 | W |
| Umgebungstemperatur | 10–40 | °C |
| Luftfeuchtigkeit | 10–85 | % |
Schnittstellen
- CAN / CAN-FD bis 5 Mbit/s, bis zu 120 Teilnehmer am Bus
- USB-C für Entwicklung und Konfiguration
- EtherCAT (nur Hochleistungs-Controller der X-Series)
- Bluetooth Low Energy (BLE) für Consumer-Tablets und Smartphones
- API in C/C++ und Python, DFU-fähig
Typische Anwendungen
- Spinning Bikes und Indoor Cycling Trainer
- Stepper und Crosstrainer
- Ruderergometer
- Rehabilitations-Cardiogeräte
- Forschungs- und Sportlabor-Ergometer
Referenz

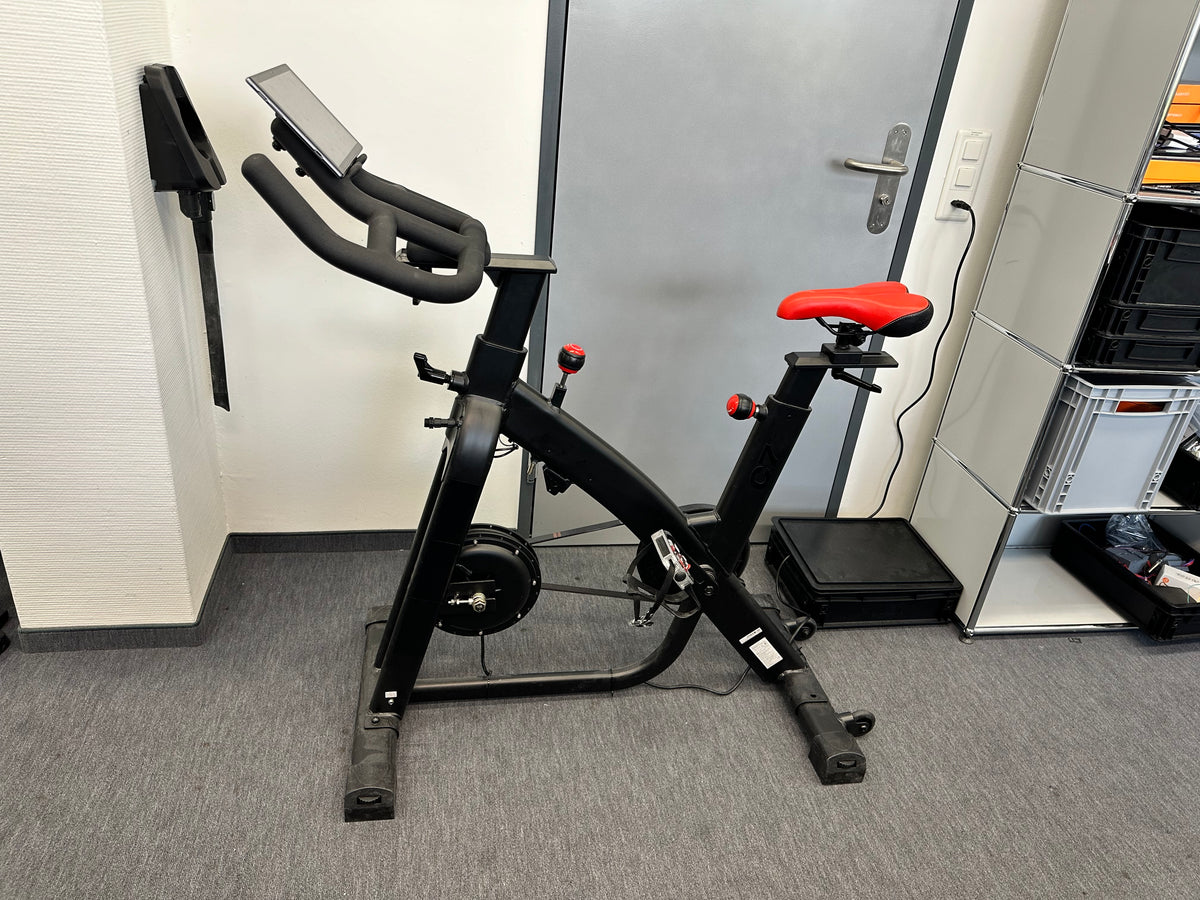

Fallstudie eSpin: Retrofit eines handelsüblichen Spinning Bikes mit InSync Cardio. 2-kW-X-Series Controller, Bluetooth-API, Gamification via Consumer-Tablet, 250-W-Netzteil.
Auf Anfrage. Wir konfigurieren die Plattform für dein Gerät und deine immersive Trainingsumgebung.
